Autoblok-SMW
Autoblok-smw Ø 500 P. G.

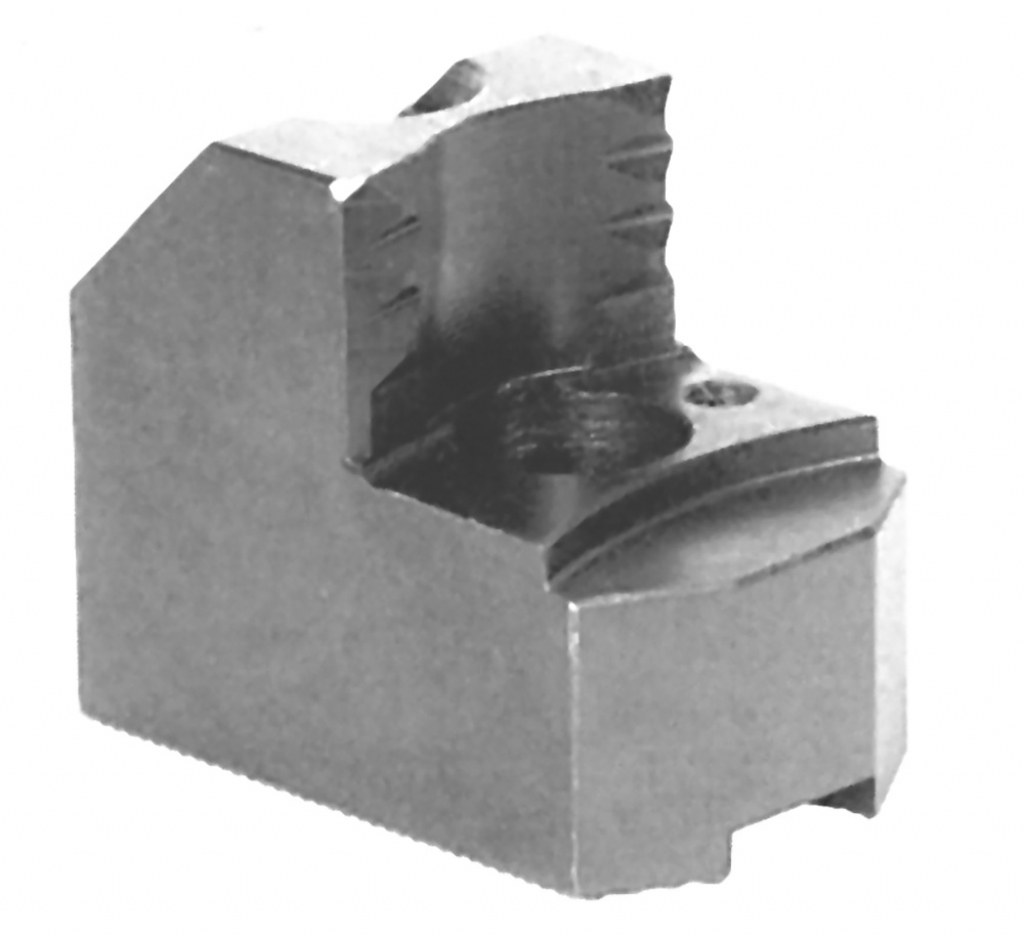

Griffe temprate per pezzi grezzi

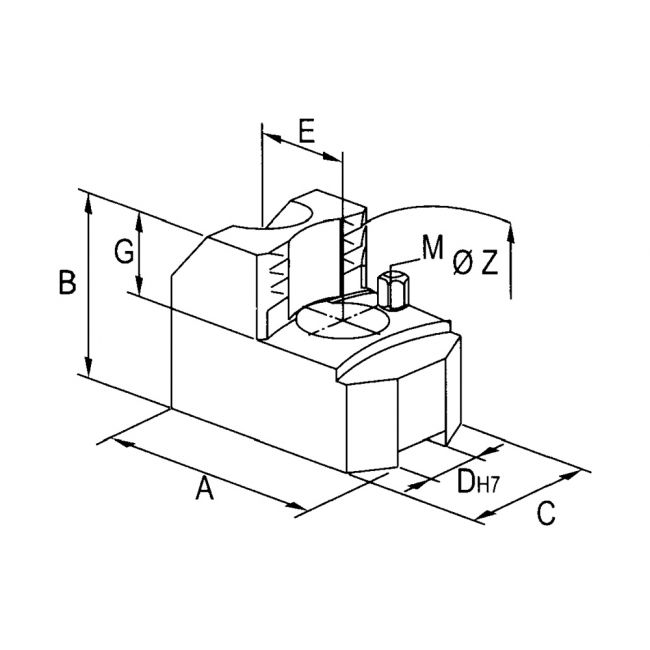

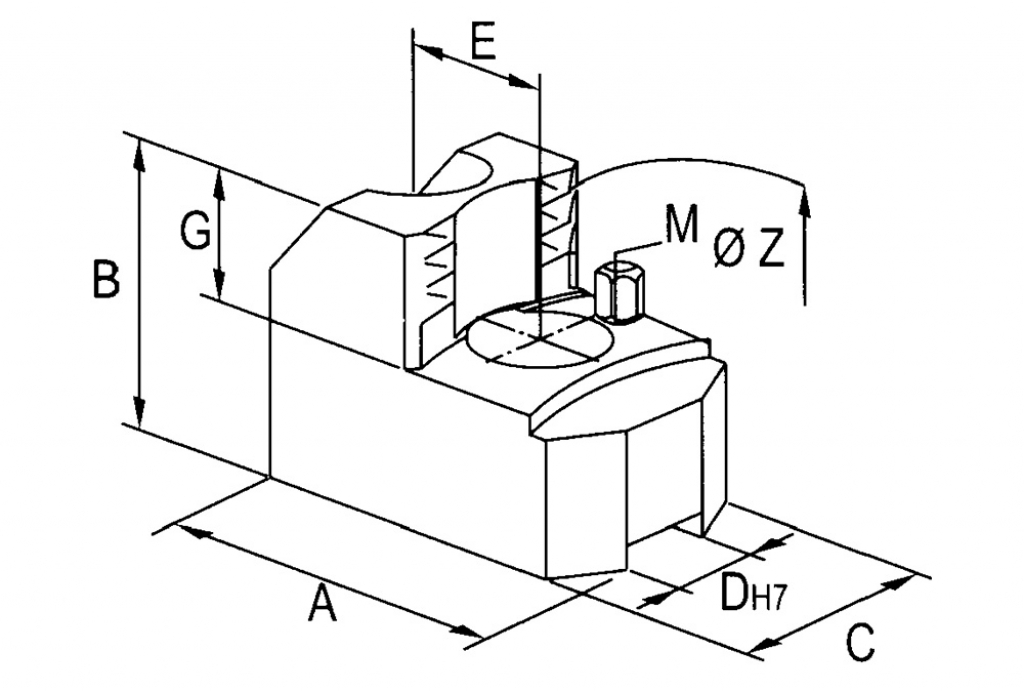

| Campo di bloccaggio Ø Z | A | B | C | Dh7 | E | Ø fori | P | G | M |
|---|---|---|---|---|---|---|---|---|---|
| Campo di bloccaggio Ø Z 100-175 | A 195 | B 60 | C 60 | Dh7 25,5 | E 38 | Ø fori 21-31 | P 3/32''x90° | G 40 | M M 8 |
| Campo di bloccaggio Ø Z 175-275 | A 163 | B 60 | C 60 | Dh7 25,5 | E 38 | Ø fori 21-31 | P 3/32''x90° | G 40 | M M 10 |
| Campo di bloccaggio Ø Z 275-375 | A 113 | B 78 | C 80 | Dh7 25,5 | E 38 | Ø fori 21-31 | P 3/32''x90° | G 40 | M M 10 |
| Campo di bloccaggio Ø Z 375-475 | A 130 | B 85 | C 80 | Dh7 25,5 | E 38 | Ø fori 21-31 | P 3/32''x90° | G 45 | M M 10 |
| Campo di bloccaggio Ø Z 475-550 | A 179 | B 85 | C 90 | Dh7 25,5 | E 38 | Ø fori 21-31 | P 3/32''x90° | G 45 | M M 10 |
